Product Details:
Payment & Shipping Terms:
|
Ethernet Ports: | 2× 10/100BASE-T RJ45, Auto MDI/MDI-X | Fiber Port: | 1× SC 100BASE-FX |
---|---|---|---|
PoE Output: | Up To 60W Over 4-pairs, IEEE802.3af/at Compliant Power Input: 48~57VDC, Terminal Block | Max Power Consumption: | 65W |
Operating Temperature: | -40°C To 75°C | Mounting: | DIN-Rail & Wall-mount |

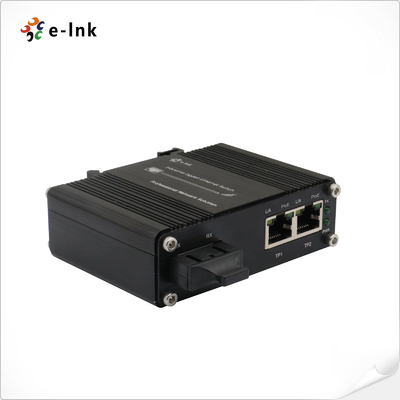

Industrial 1-Port 100Base-FX to 2-Port 10/100Base-T 60W PoE++ Media Converter -40~75°C
Overview
The LNK-IMC1200P60 Series is an industrial-grade media converter that bridges
100BASE-FX fiber to 2-Port 10/100BASE-T Ethernet with up to 60W PoE++ support. Ideal for
powering high-demand devices such as PTZ cameras, wireless access points, and other
network equipment, it ensures seamless data and power delivery over a single cable. Built to
withstand harsh industrial environments, this converter operates reliably from -40°C to 75°C
and features a rugged aluminum housing. Its compact design allows easy DIN-rail or wall
mounting, making it perfect for industrial networking applications requiring both durability
and high power output.
Features
High-Power PoE++ – Delivers up to 60W over 4-pair Ethernet, supporting IEEE802.3af/at
standards.
Dual Ethernet Ports – 2× 10/100BASE-T RJ45 ports for flexible device connectivity.
Flexible Fiber Integration – 1× 100BASE-FX SC fiber port for long-distance network
expansion.
Rugged Industrial Design – Operates in extreme temperatures from -40°C to 75°C with
durable aluminum casing.
Energy Efficient – IEEE 802.3az compliant for reduced power consumption.
Easy Installation – Compact form factor with DIN-rail and wall-mount options for versatile
deployment.
Technical Indexes
Standards: |
IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
|
IEEE802.3x Full duplex and flow control |
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
|
IEEE802.3af Power over Ethernet |
|
IEEE802.3at Power over Ethernet |
|
Processing Type: |
Store-and-Forward |
Forward Filter Rate: |
14,880pps (10Mbps) |
148,800pps (100Mbps) |
|
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
Address Table Size |
1K MAC Addresses |
Interface |
|
Connector: |
2 x RJ45 |
Optical Port: |
1 x SC 100Base-FX |
Electrical and Mechanical |
|
Input Power: |
48~57VDC, 2-pin terminal block |
Output Power |
48VDC |
Power Consumption: |
125W Max. |
LED Indicators: |
|
PWR: |
Power Status |
L/A: |
Data LINK Status |
POE: |
PoE Status |
100M/1000M: |
Fiber LINK Status |
Dimensions (WxDxH): |
95 x 70 x 30 mm |
Weight: |
0.25Kg |
Casing: |
|
Mounting Options: |
DIN-Rail / Wall-mount |
Environmental |
|
Operating Temperature: |
-40°C to 75°C (-40°F to 167°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Relative Humidity: |
5% to 95% non-condensing |
MTBF |
> 200,000 hrs |
Regulatory Approvals |
|
ISO9001, CE, FCC, RoHS |
|
EMI: EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
Ordering Information
Model |
Description |
LNK-IMC1200P60 |
Mini Industrial 60W PoE++ Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Multimode, 1310nm, 2km |
LNK-IMC1200P60-20 |
Mini Industrial 60W PoE++ Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Single Mode, 1310nm, 20km |
LNK-IMC1200P60S-20 |
Mini Industrial 60W PoE++ Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Single Mode Single Fiber, 1310/1550nm, 20km |
Mounting Options |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
Power Options |
► 120W/2.5A 48VDC Power Supply. Open Wire for Terminal Block |
► Power Supply is to be purchased separately. |

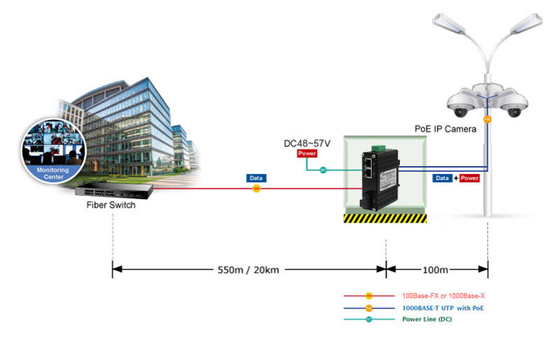

Application
